LISC

Il servizio LISC esegue una Preliminary Spectral Categorisation (di seguito indicata come Classificazione) di immagini precedentemente calibrate con il servizio LIRCC. Il servizio richiede quindi in input un archivio in formato GeoTIFF-floating point, e genera in uscita una singola immagine in formato GeoTIFF. Attraverso l'analisi dell'informazione spettrale delle singole bande e di parametri da esse derivate, il servizio LISC consente di generare mappe con diverse classi (fino a 72) di tipologia di suolo (diverse classi di vegetazione, suolo scoperto, area urbana, nubi, acqua, ghiaccio, ecc.). Il servizio permette di selezionare tra 3 diversi livelli di classificazione. Ogni livello di classificazione ha un numero di classi relative al tipo di terreno osservato che dipende dal sensore satellitare impiegato: maggiore sarà l'informazione spettrale (numero di bande) maggiore sarà il numero di classi potenzialmente ottenibili in output dall'elaborazione. I livelli di classificazione per i sensori montati su piattaforme Landsat sono i seguenti:

• Limited (Small): Classificazione con 15 classi.
• Reduced (Intermediate): Classificazione con 38 classi.
• Full (Large): Classificazione con 72 classi.

La terminologia indicata tra parentesi fa riferimento ai termini utilizzati all'interno del portale SSE. Per la realizzazione di questo servizio sono stati creati due programmi che svolgono diversi compiti durante le operazioni di classificazione dell'immagine. I programmi che compongono il servizio sono di seguito elencati:

• preIsc: Prepara le immagini delle varie bande per la classificazione scalando i valori della grandezza fisiche tra valori compresi tra 0 (valore minimo) e 255 (valore massimo). Oltre a questo riporta alla stessa risoluzione tutte le immagini.
• lisc: Esegue la classificazione vera e propria.

L`unica informazione necessaria in input al servizio è il livello di classficazione (Type of Classification). In figura 3.8 è rappresentato il diagramma di funzionamento di questo servizio.

Figure 3.8: Diagramma del servizio di LISC.

Dal diagramma si vede come non vi sono strade di processamento differenti a seconda del formato o della piattaforma, questo perché il sevizio accetta solo archivi di immagini prodotti dal servizio di calibrazione LIRCC. Vi è un primo step obbligato per il preIsc e successivamente una ramificazione per distinguere le tre tipologie di classificazione che comunque convergono sempre all'eseguibile lisc.

La figura 3.10 mostra il risultato in output al servizio di Classificazione applicato all'immagine sulla zona est della Scozia (vedi combinazione RGB di figura 3.9). Nel caso specifico è stata eseguita una classificazione con valore del parametro Type of Classification = Full. Dal confronto delle due immagini si può notare come l'algoritmo classifichi in modo automatico le diverse zone di vegetazione (diverse gradazioni di verde), le zone di suolo scoperto (diverse gradazioni di marrone), corpi idrici, nubi, ecc..

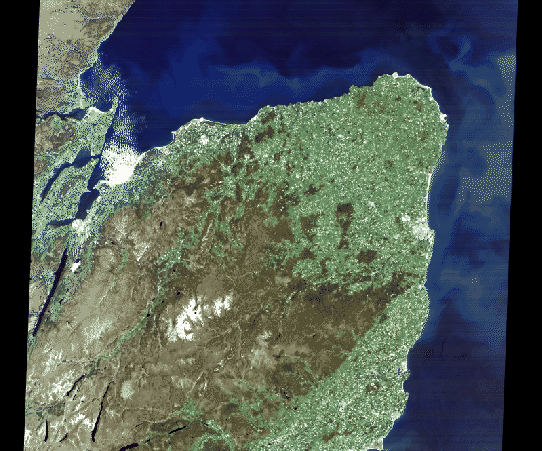

Figure 3.9: Archivio Landsat CEOS (LN5-cal.zip): combinazione RGB delle bande 3,2,1. Immagine acquisita dal sensore TM il 25 Marzo 2003.

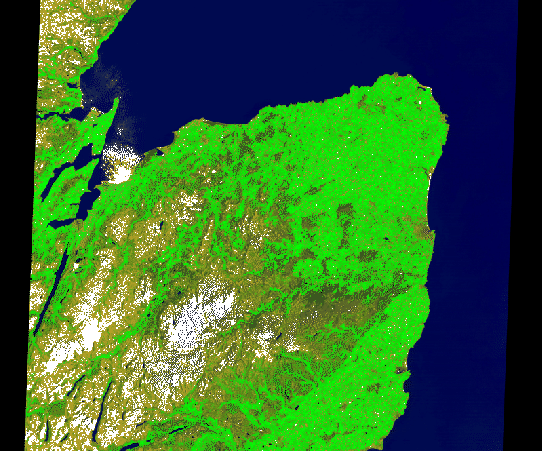

Figure 3.10: Archivio Landsat CEOS (LN5-cal-SpCl72.zip): Immagine processata dal servizio di Classificazione.
